規 格

說      明

使用

環境

環境溫度

0~50℃

相對濕度

≤85RH   避免強腐蝕氣體

供電電壓

常規型 AC220V+10-15%（50Hz±2Hz）

特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源

功耗

≤6W

輸入

信號

模擬量

熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等

電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等

電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω

電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ

開關量

脈沖信號：波形——矩形、正弦或三角波

          輻度——大于4V（或根據用戶要求任定）

          范圍——0~10KHz（或根據用戶要求任定）

接點信號：電接點輸入信號

輸出

信號

模擬量輸出

DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω）

DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ）

開關量輸出

繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載）

可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V

固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調）

雙向可控硅輸出-SOT可控硅輸出，5A/400V

通訊輸出

接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等

波特率——300~9600bps 儀表內部自由設定

饋電輸出

DC 24V 負載≤30mA

測量精度

±0.2%FS±1字或±0.5%FS±1字

分辨率

±1字

測量范圍

-1999~9999字

顯示方式

-1999~9999字測量值顯示     -1999~9999字設定值顯示    發光二級管工作狀態顯示

方式

控制/報警方式為帶回差上限或下限報警(用戶可自由設定)

控制精度

±1字

溫度補償

0~50℃數字式溫度自動補償

打印控制

可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C

打印精度

同儀表精度

參數設定

面板輕觸式按鍵設定 、參數設定值斷電后永久保存、參數設定值密碼鎖定

保護方式

輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、

電源欠壓自動復位、工作異常自動復位（Watch Dog）

規格

說 明

控制輸出方式

PWM輸出，正、反轉控制輸出，電壓/電流輸出

設定/顯示精度

±0.5% FS±1 位數max.設定值與顯示值匹配,無相對誤差

比例范圍

0.0%-100.0%(單位:0.1%)

積分(復位)時間

0-9,999s(單位:1s)

微分(比率)時間

0-9,999s(單位:1s)

控制周期

1-250s(單位:1s)

采樣周期

0.5s

型 號

代      碼

說     明

SWP-N

□

□

□□

-□

□

□

-□□

/□□

-□

□

-□

-□

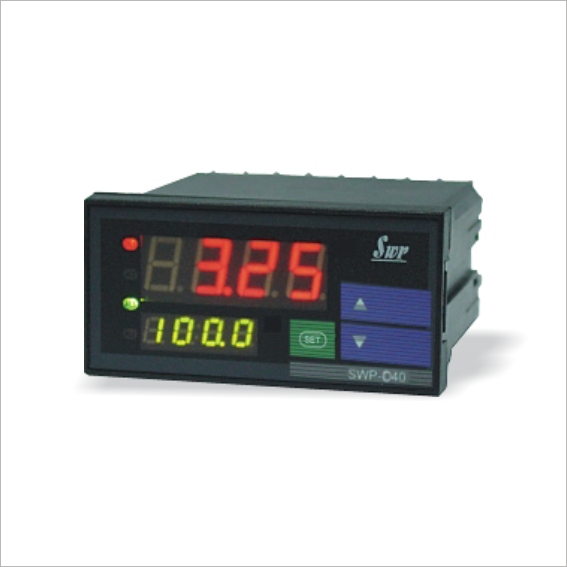

新一代PID自整定控制儀

外形特征

D

S

橫式顯示儀表^*1

豎式顯示儀表^*1

外形尺寸

4

7

8

9

96×48mm（橫），48×96mm（豎）

72×72mm

160×80mm（橫）,80×160mm（豎）

96×96mm

控制作用

25

閥位控制（繼電器正轉反轉控制）^*3

通訊方式

□

參見 “通訊方式”

控制輸出方式

□

參見 “控制輸出方式”

變送輸出方式

□

參見 “變送輸出方式”

PV輸入類型

□□

參見 “輸入類型”

SV輸入類型

□□

參見 “輸入類型”

第一報警方式

□

參見 “報警方式

第二報警方式

□

參見 “報警方式

饋電輸出

P

DC24V饋電輸出

供電方式

W

T

DC24V供電

AC85-260V供電(開關電源)

AC220V供電(線性電源, 可省略)

型 號

代      碼

說     明

SWP-N

T□

□□

-□

□

□

-□□

/□□

-□

□

-□

-□

-□

新一代PID光柱顯示控制儀

外形尺寸

8

160×80mm（橫式）, 80×160mm（豎式）

控制作用

25

閥位控制（繼電器正轉反轉控制）^*3

通訊方式

□

參見 “通訊方式”

控制輸出方式

□

參見 “控制輸出方式”

變送輸出方式

□

參見 “變送輸出方式”

PV輸入類型

□□

參見 “輸入類型”

SV輸入類型

□□

參見 “輸入類型”

第一報警方式

□

參見 “報警方式

第二報警方式

□

參見 “報警方式

饋電輸出

P

DC24V饋電輸出

供電方式

W

T

DC24V供電

AC85-260V供電(開關電源)

AC220V供電(線性電源, 可省略)

外形特征

X

橫式顯示

豎式顯示（可省略）

代 碼

0

2

3

4

8

9
