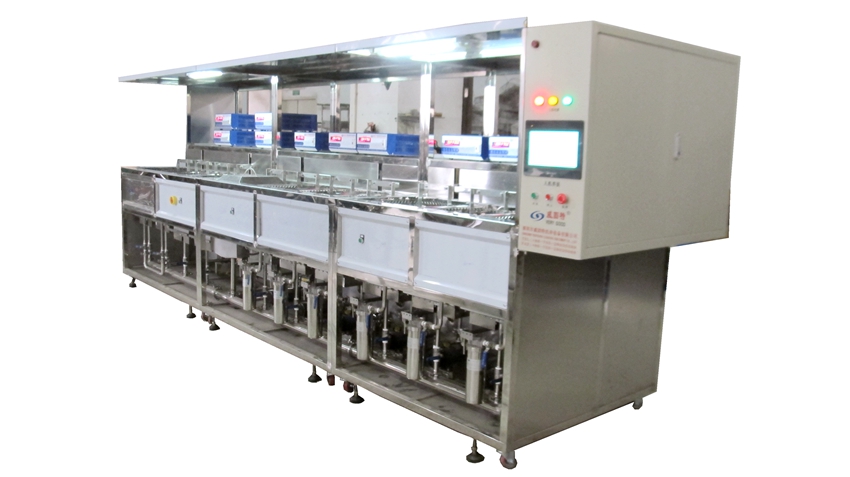

深圳威固特藍玻璃中片自動智能式超聲波清洗機

設備參數：

清洗工件及洗籃：

1. 名稱：玻璃種片；
2. 材質：藍玻璃；
3. 內槽尺寸：參照標準件制作；
4. 清洗籃載重量：額定載重 Min5Kg Max10Kg；
5. 傳輸：人工傳輸；
6. 清洗節拍：每籃節拍為3-8min（人工操作與傳送）。

 設備概述：

    深圳威固特VGT-1009FTA 為藍玻璃中片自動智能式超聲波清洗機，設備共有 10 個功能槽，配置有拋動系統、循環過濾系統、自動恒溫系統、超聲波清洗系統、定時系統、儲液箱系統、溢流系統、加熱系統等。設備采用環保型水溶劑洗滌、純水漂洗，為環保型清洗系統；

     清洗過程中工件通過超聲波高頻產生的“氣化現象”的沖擊和系統自身不停地作上下運動，增加了液體的摩擦，從而使工件表面的污垢能夠迅速脫落，實現其高清潔度的目的。

簡述設備部分配置系統：

回用純水漂洗槽結構：

• 槽設四面溢流口，溢水槽寬 35 mm,溢流高度達到 20mm；
• 溢流系統：獨立進出水
• 各槽底部設排液閥；
• 槽外設置拋動；
• 獨立進排水系統。

純水預加熱箱結構：

• SUS304 厚 2mm 板制成，配缸蓋；
• 容積約：60L；
• 槽內設置低不銹鋼液位控制器，液低時自動關閉循環泵并聲光報警；
• 設手動進液口，由手動調節，配玻璃轉子流量計,流量可調節；
• 加熱箱底部向排液方向傾斜，排水口徑為 1″；
• 加熱箱內設 4 支×3KW=12KW,并配手動旋鈕溫控器；
• 加熱箱加設有玻璃顯示液位位高度。

工件提升及橫移結構：由自動智能式機械手完成（工件進入甩干機由人工完成）：

提升結構：由電機帶動鏈條傳送實現工件的提升下降運動，電機采用日本“松下”伺服馬達（速度變頻可調），功率 1/2HP；

橫移結構：

• 電機采用日本“松下”伺服馬達；
• 速度變頻可調；

拋動機構

形式：

• 拋動電機通過偏心輪帶動線性滑塊上下運動，從根本上保證拋動的連續性，減少拋動的摩擦阻力，杜絕因工件過重而損壞拋動系統，從而實現拋動架帶動洗  籃在清洗槽內作上下運動；
• 運行穩定性好，噪聲小。

原理：

清洗過程中工件作均勻地拋動，可以增加工件與液體的磨擦，有利于表面污垢迅速脫落，提高清洗效果。

以上則是深圳市威固特超聲波科技開發有限公司對藍玻璃中片自動智能式超聲波清洗機的技術參數及資料的概述。
