透射光柵分光片（Transmission Grating Beamsplitters）通常用于He-Ne激光束的分光和可見范圍內多條激光的分離。透射的光束被衍射為多階。透射光柵分光片由在拋光玻璃基底上鍍的與之折射率相匹配的環氧樹脂復制層所構成，以此獲得更高的總衍射效率。這些分束器專門設計用于He-Ne激光器分光。

光柵表面容易污損，觸摸時需要極度小心，只允許觸摸其邊緣。指紋和各種氣霧會對光柵鍍膜造成損壞，如需對光柵進行清潔，可選用威固特自主研發的專用清洗機。

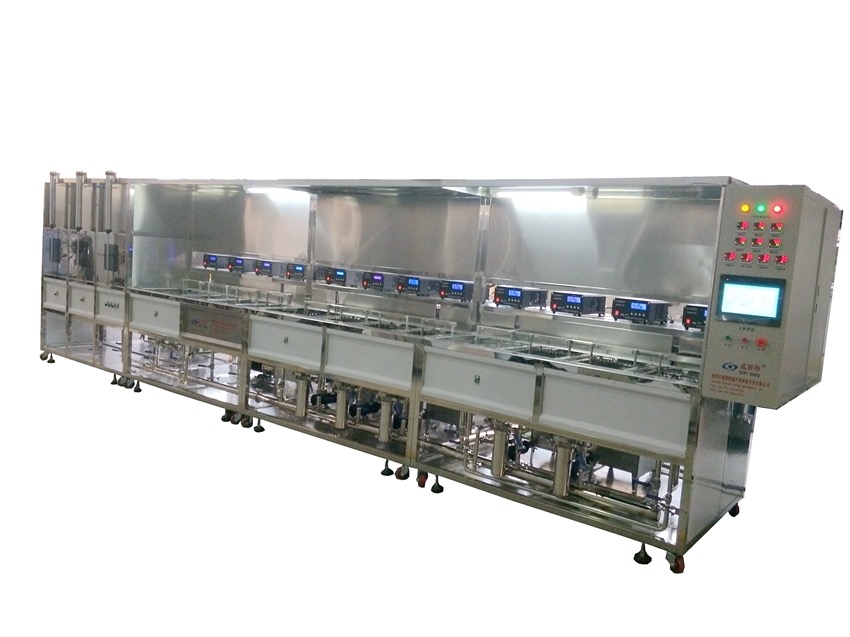

透射光柵分光片超聲波清洗機設備簡介：

VGT—1509FH該清洗機主要由超聲波發生器、換能器、清洗槽、脫水槽、儲液槽、循環過濾系統、自動恒溫加熱系統、拋動系統、抽氣罩、冷水機、機架、電控柜等組成；整機采用不銹鋼鏡面板封閉處理，設可視化玻璃觀察窗；提升和橫移機構實現上下料及移送至各工序；清洗槽設有拋動機構，可使得清洗籃上下勻速拋動；采用多道超聲波清洗和漂洗工序；高純水高溫慢拉脫水工藝，為干燥提供有利基礎；熱風循環烘干，配空氣高效過濾器，避免受到空氣污染；是一款針對光學行業高潔凈度清洗要求而研發的清洗設備。

透射光柵分光片超聲波清洗機清洗部分：

1、浸泡超聲槽結構功能：獨立清洗槽，結構為四面鋸齒型溢流,進水口進水，溢流到排液口將液體排掉；

2、水溶性溶劑超聲波清洗槽結構功能：獨立清洗槽，結構為鋸齒形四面溢流。通過溢流口將槽內漂浮物流入儲液箱，經過濾后再泵入清洗槽內使用；

3、市水超聲槽結構功能：獨立清洗槽，結構為四面鋸齒型溢流,進水口進水，溢流到排液口將液體排掉；

4、純水超聲波漂洗槽結構功能：為連體槽,槽體四面鋸齒型溢流,第12、11槽設進水口，與高純水相接。液滿后經后側溢流到第10、9槽，液滿后經后側溢流到第8、7槽，8、7槽液滿后溢流到排水管。槽底設排液口，可以通過手動閥門完全將液體排掉；

5、純水慢拉槽結構功能：獨立清洗槽，結構為四面鋸齒型溢流,進水口進水，溢流到排液口將液體排掉；槽體頂部有加熱管產后熱源，F(xiàn)FU往下吹風；

6、熱風烘干槽結構功能：獨立烘干槽，結構為腔體式，由封凍FFU產生風源，經過濾器過濾產生均勻熱風；槽體頂部有加熱管產后熱源，門為自動氣缸門。
