- HY-24抗滑移檢測儀
一、功能描述
本檢測儀可以進行大六角頭高強螺栓連接副（M16、M20、M22、M24、M27、M30）和扭剪型高強螺栓連接副（M16、M20、M22、M24、M27、M30）與滑移板的抗滑移系數檢測。有四個物理通道，6組共24個邏輯通道。具有參數備份和恢復功能，自動標定功能，根據高強螺栓的檢測要求還設置了峰值保持功能。
為了便于用戶能與計算機連機設置了RS232接口，可將數據傳送到計算機（此功能需特殊訂貨），進行進一步的處理后，打印試驗報告。
二、技術參數
測量范圍：30~400kN
分辨率：±0.1kN
示值誤差：±1.0%
顯示方式：液晶顯示
三、標準配置清單
名稱 數量 備注

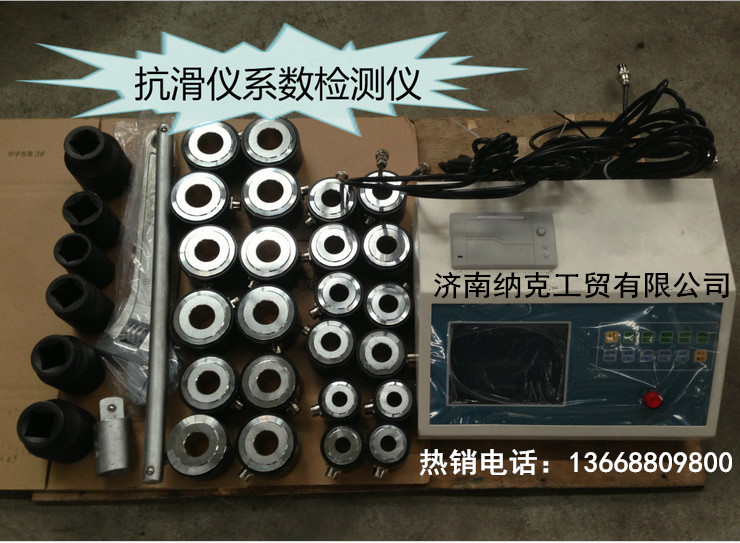

HY-24液晶控制儀 1臺
傳感器 （其他規格單獨定做）
120kN 4只 適用M16
180kN 4只 適用M20
220kN 4只 適用M22
260kN 4只 適用M24
330KN 4只 適用M27
400KN 4只 適用M30
四、試件及試驗
1、試件：
試件由制造廠家加工，試件與所代表的鋼結構構件應為同一材質、同批制作、采用同一摩擦面處理工藝和具有相同的表面狀態，并應用同批同一性能等級的高強度螺栓連接副，在同一環境條件下存放。
試件鋼板的厚度t1、t2應根據鋼結構工程中有代表性的板材厚度來確定，同時應考慮在摩擦面滑移前，試件鋼板的凈截面始終處于彈性狀態。寬度b可參照表一規定取值。L1應根據萬能機夾具的要求確定。
試件板面應平整，無油污，孔和板的邊緣無飛邊、毛刺。
表一 試件板的寬度（mm）
螺栓直徑d 16 20 22 24 27 30
板寬 b 100 100 105 110 120 120
2、試驗方法
先將沖釘打入試件定位孔，然后換成裝有傳感器的高強螺栓連接副或扭剪高強螺栓連接副。將傳感器按對應的序號連上控制儀表，儀表清零后，按要求擰緊螺帽， 緊固高強螺栓終擰后、 對裝有傳感器的每個螺栓預拉力值應在0.95P~1.05P。當傳感器力值達到規定要求時控制儀表開始報警約4秒。為便于觀察，試件應在其側面畫出觀察滑移的直線。
將組裝好的試件置于拉力試驗機上，試件的軸線應與試驗機夾具中心嚴格對中。 加荷時，應先加10%的抗滑移設計載荷值，停1min后，再平穩加荷，加荷速度為3-5kN/s，直到拉至出現滑移，測得滑移載荷 。
在試驗中當發生以下情況之一時，所對應的載荷可定為試件的滑移載荷。
a）試驗機發生回針現象；
b）試件側面畫線發生錯動；
c）力值忽然衰減；
d）試件突然發生“嘣”的響聲。
抗滑移系數應根據試驗所測得的滑移載荷 和螺栓預拉力P的實測值，按下式計算，宜取小數點二位有效數字。
式中：——由試驗測得的滑移載荷（kN）：
——摩擦面面數，取 =2；
——試件滑移一側高強度螺栓預拉力實測值（或同批螺栓連接副的預拉力平均值）之和（取三位有效數字）（kN）：
——試件一側螺栓數量，取 =2。
圖二 試件裝配圖
五、控制儀表的試驗操作和滑移系數計算：
5.1 試驗操作
打開電源開關，按【↑↓】切換鍵進入試驗參數界面，按“【處理/選擇】鍵，使光標下移到試驗類型行，再按【功能4/∧】【試驗/∨】上下選擇高強螺栓規格，按【停止/確定】鍵進行確定，然后按【↑↓】切換鍵進入試驗參界面（通道采集信息界面），把四個同規格的傳感器與控制盒對應的通道連接，再依次通過對應高強螺栓副（螺栓要保證足夠的長度）將傳感器和滑移板連接好，按【清力1/標定】進行試驗力清零，按【試驗/∨】鍵開始試驗，逐個擰緊高強螺栓連接副、當每組預緊力達到標準力值時緊，控制盒都開始報警，此時表示該組高強螺栓連接副連接完好。依次將四組剛強螺栓連接副緊固好后，按【處理/選擇】求出高強度螺栓預拉力實測值（或同批螺栓連接副的預拉力平均值）之和；然后，將連接好的滑移板裝夾到萬能材料試驗機上做拉伸試驗，讀出滑移試驗力。
試 驗 參 數
試驗模式 滑移系數
試驗類型 M20
5.2 滑移系數計算
按【結果/<】鍵進入試驗結果界面，按“【處理/選擇】”鍵后，分別再按【結果/<】【功能3/>】左右鍵和【功能4/∧】【試驗/∨】上下鍵確定滑移試驗力，然后點【停止/確定】鍵，則自動計算出滑移系數。
備注：在試驗結果界面，計算滑移系數結果后點擊【功能4/∧】既可以將整個試驗結果傳送到計算機。
鍵盤示意圖
按鍵功能說明：
按鍵名稱 試驗狀態功能定義 設置狀態功能定義
【↑↓】 切換到設置狀態界面 切換到試驗界面
【功能1/配置】 ------ 切換至配置界面------
【清力1/標定】 當前軸向力值清零 切換到參數標定界面
【清力2/校時】 當前扭矩力值清零 切換到歡迎界面
【功能2/結果】 ------- 切換到試驗結果界面
【清峰/打印】 當前峰力值清零 打印當前試驗結果
【處理/選擇】 處理當前試驗結果 選擇欲設置項
【結果/<】 顯示當前試驗結果 設置位左循環移位
【功能3/>】 ------- 設置位右循環移位
【功能4/∧】 ------- 設置位加1
【試驗/∨】 開始試驗 設置位減1
【停止/確定】 結束試驗 保存設置項
抗滑移系數檢測儀系統標定
開機進入歡迎界面后或試驗界面（通道采集信息界面）時按【↑↓】 鍵后，再按【清力1/標定】鍵切換至輸入密碼界面，然后5個鍵輸入密碼后進入系統標定界面.
1檔位選擇設置
A、 屏幕顯示系統標定界面時，按【處理/選擇】鍵，移動左側光標定位在檔位行。
B、 按【功能4/∧】或【試驗/∨】選擇檔位。檔位可以有六個組選擇：1x、2x、3x、4x、5x、6x。
C、 設置及標定第一組時選1x、按【停止/確定】保存設置。在設置及標定第二組傳感器時，檔位切換至2x、其余組依次類推。
2力值單位設置
A、 屏幕顯示系統標定界面時，按【處理/選擇】鍵，移動左側光標定位在力值單位行。
B、 按【功能4/∧】或【試驗/∨】選擇力值單位。力值單位共有兩種選擇：KN、N。（推薦選KN）
C、 按【停止/確定】保存設置。
3檔位量程及力值小數點設置
A、 屏幕顯示系統標定界面時，按【處理/選擇】鍵，移動左側光標定位在軸向量程行。
B、 按【結果/<】左移一位增加位數或按【功能3/>】右移一位減少位數，選擇要調整的位。若循環至無選擇位時，下一步可調整小數位數。
C、 按【功能4/∧】或【試驗/∨】修改該值或調整小數位數。試驗狀態時，實時顯示的力值小數位數和此設置值的小數位數一致，且當實時力值大于該值時系統自動結束試驗，
D、 按【停止/確定】保存設置。
4 檔位極限力值設置
A、 屏幕顯示系統標定界面時，按【處理/選擇】鍵，移動左側光標定位在檔位限力行。
B、 按【結果/<】左移一位增加位數或按【功能3/>】右移一位減少位數，選擇要調整的位。
C、 按【功能4/∧】或【試驗/∨】修改該值。試驗狀態時，當實時力值到達該值時系統自動結束試驗。
按【停止/確定】保存設置。
5力值點數設置
A、 屏幕顯示系統標定界面時，按【處理/選擇】鍵，移動左側光標定位在力值點數行。
B、 按【結果/<】左移一位增加位數或按【功能3/>】右移一位減少位數，選擇要調整的位。
C、 按【功能4/∧】或【試驗/∨】修改該值。
D、 按【停止/確定】保存設置。
6標定力值點設置
A、 屏幕顯示系統標定界面時，按【處理/選擇】鍵，移動左側光標定位在力值點1行。
B、 按【結果/<】左移一位增加位數或按【功能3/>】右移一位減少位數，選擇要調整的位。
C、 按【功能4/∧】或【試驗/∨】修改該值。設置為該點標定值
D、 按【停止/確定】保存設置。
E、 若設定力值點數為n，則重復A~D步驟n次
7標定軸向
A、 屏幕顯示系統標定界面時，設置好標定點數和各標定點值按【處理/選擇】鍵，移動左側光標定位在標定軸向行。
B、 增加力值等于標定值對應的標準力值。
C、 力值穩定后，按【停止/確定】保存設置。
D、 若設定點數為n，則重復B、C步驟n次。
