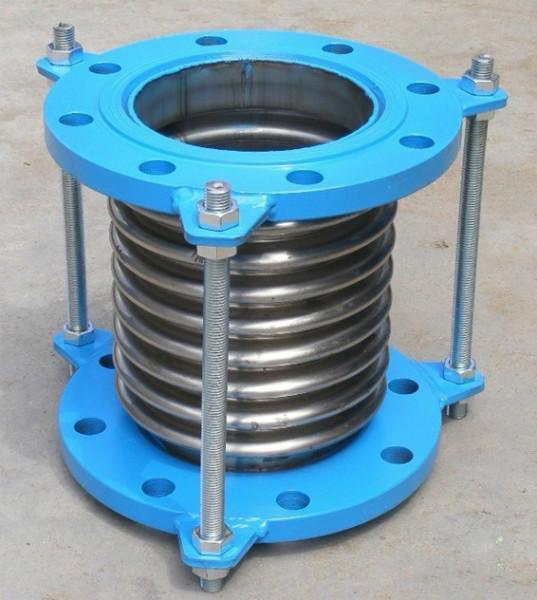

- 波紋補償器實際用途：
1、補償吸收管道軸向、橫向、角向熱變形。
2、 波紋補償器伸縮量，方便閥門管道的安裝與拆卸。
3、吸收設備振動，減少設備振動對管道的影響。
4、吸收地震、地陷對管道的變形量。
適用工況：
工稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作溫度：-50℃
介質：液體、氣體等。
法蘭標準：國標GB、美標ANSI、日標JIS、德標DIN等
結構材料：
1.波紋管：不銹鋼304、316L、321等
2.法蘭、接管：碳鋼、不銹鋼304、316L、321等
3.拉桿螺栓、螺母：碳鋼
產品代號示例：
安裝注意事項：
1、 所通介質氯離子含量≤25PPM。
2、 嚴禁焊渣濺傷波紋管。
3、 必須按產品流向標志安裝。
4、 波紋管兩端必須合理的設置導向支座及固定支座。（詳見“波紋補償器管系支座設置”）
5、 不允許用波紋補償器的變形來強行調整管系位置的安裝誤差。
6、 禁止用安裝拉桿或限位拉桿起吊。
7、 安裝完畢后，應拆除運輸拉桿和帶有黃色標記的限位拉桿。
軸向內壓式波紋補償器主要數據：
通徑
DN 波數 壓力等級Mpa 波紋管有效面積
cm2 最大外徑尺寸
mm 長度
0.25 0.6 1.0 1.6 2.5 法蘭 JDZ/F
(mm) 接管
JDZ/F
(mm)
軸向補嘗量mm,f911度N/ram
32 8 25/21 22/26 20/26 18/63 15/98 16 110 160/250 264/210
16 50/11 46/14 41/14 36/32 31/47 220 224/291 316/320
40 8 25/28 22/44 20/44 18/89 15/106 23 130 164/259 269/260
16 50/14 46/22 41/22 36/45 31/55 240 230/304 319/400
50 8 25/30 22/51 20/70 18/70 15/138 37 150 172/276 282/230
16 50/16 46/26 41/35 36/35 31/70 260 240/342 347/450
65 8 33/28 30/35 26/44 22/55 19/68 55 170 315/294 300/260
12 42/16 38/22 38/32 34/40 29/50 280 260/334 340/470
80 8 40/20 36/26 34/33 28/41 24/54 81 200 240/338 344/260
10 53/14 49/17 49/21 43/26 38/33 230 270/368 374/300
100 8 45/47 45/60 40/75 35/93 29/117 121 220 235/317 323/280
10 76/26 74/32 64/40 57/50 49/63 260 305/381 387/320
125 6 48/38 42/47 38/59 34/74 29/92 180 250 282/314 316/320
8 85/23 77/29 66/36 58/45 50/56 290 382/386 388/360
150 6 49/42 44/50 40/62 34/78 29/97 257 250 282/339 338/320
8 79/34 71/43 64/51 54/59 46/65 290 356/399 402/360
200 6 52/49 46/55 42/68 38/78 34/111 479 300 280/348 348/370
8 73/31 65/44 59/52 53/58 48/78 340 340/402 402/420
250 6 72/30 63/34 59/42 52/45 47/55 769 300 315/379 415/420
8 108/16 97/21 87/35 79/39 71/47 360 393/459 493/460
300 6 72/51 65/55 59/59 52/65 47/71 1105 340 366/427 466/488
8 108/32 97/35 87/37 79/41 71/45 400 464/525 564/520
350 6 72/58 65/62 59/67 52/74 47/81 1307 340 397/452 497/480
8 108/38 97/41 87/44 79/48 71/47 420 509/564 609/540
400 6 72/54 65/58 59/62 52/68 47/75 1611 340 412/478 512/480
8 108/36 97/39 87/43 79/47 71/52 420 522/588 622/560
450 6 108/32 97/35 87/37 79/41 71/45 1972 340 403/498 503/500
8 162/20 145/22 131/23 118/25 106/28 450 503/658 603/590
500 6 108/59 97/64 87/68 79/75 71/82 2445 340 431/523 531/500
8 162/34 145/37 131/39 118/43 106/48 450 531/665 631/600
600 6 108/74 97/80 87/85 79/94 71/103 3534 380 478/548 578/540
8 162/42 145/45 131/49 118/53 106/60 658/679 758/640
700 4 108/67 97/72 87/77 79/85 71/95 4717 1110 490 550
6 162/42 145/45 131/49 118/53 106/60 690 670
800 4 120/88 108/95 102/102 94/112 82/123 5822 1265 502 560
6 183/67 164/72 156/77 144/85 125/93 610 600
900 4 120/84 108/90 102/97 94/107 82/117 7620 1186 620
6 183/60 164/65 156/69 144/76 125/84 720
1000 4 120/91 108/98 102/105 94/166 9043 1286 690
6 183/59 164/65 156/71 144/81 790
