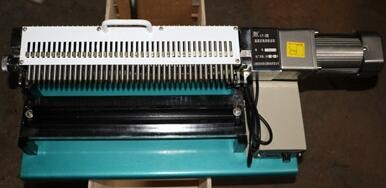

標距儀，LY-3連續式鋼筋打點機、標距儀主要用途及功能

該標距儀(亦稱打點機)，是按著GB228-87《金屬材料垃伸試驗的規定要求》和不同用戶的需要，設計制造，它具備打點標距準確，電動打點，工作效率高，操作簡便等特點。可擊打標距為5mm/10mm點距。是試驗室必備的配套儀器。

LY-3電動鋼筋打點機工作原理

它是采用垂直下壓方式，通過電機帶動，將1根帶螺旋帶的軸旋轉360°，在不同角度抬起沖頭垂直上升下降，借助彈簧的彈力沖擊打點，電機傳動螺旋軸一周在試樣上打出直線排列間距為10mm×31點＝300mm。通過移動定位裝置，二次擊打標距為5mm×62點＝305mm。

電動式連續打點機是作金屬拉力試樣標距(LO)的專用設備。

一、主要技術指標

1、  標距范圍：LO=10-350MM;

2、  標點間距：10mm

3、  標距精度：≤±1%LO(參照GB228)

4、  打點速度：45格/秒

5、  電機功率：50W；

6、  電壓：220V；

二、結構

該機主機由底座、支架、試樣支承臺、旋鈕、沖頭、操作桿、助動手輪、電機、電控器、動作開關、速度設定旋鈕所組成。

三、操作規程

1、  調整打點速度

A、 插上電源、電控器指示燈發亮。

B、 打開動作開關，轉動速度設定旋鈕由“0”調整至合適的打點速度。此時，縣動手輪應該逆時針方向轉動。

2、  試樣標距打點操作

A、 先推開操作桿；

B、 將拉力試樣置入支承臺中；

C、 調整試樣支承臺的位置，使試樣軸線與打點軸線相對應，然后鎖緊支承臺

D、 拉動操作桿使沖頭接觸試樣表面。

E、  打開動作開關使沖頭沖擊試樣表面留下標距標點。

3、  電器控制注意事項：

A、 請將設備接地線；

B、 當動作開關打開后，旋轉方向不對時，應馬上關閉動作開關，應調整控制器接線柱上的接線。

1.       選擇COM與CW短接，則電機做順時針旋轉；

2.       選擇COM與CCW短接，則電機逆時針旋轉

C、動作開關只是控制電機動作和停止，不作為電源中斷使用，長時間不使用，請將電源插頭脫離電源。
