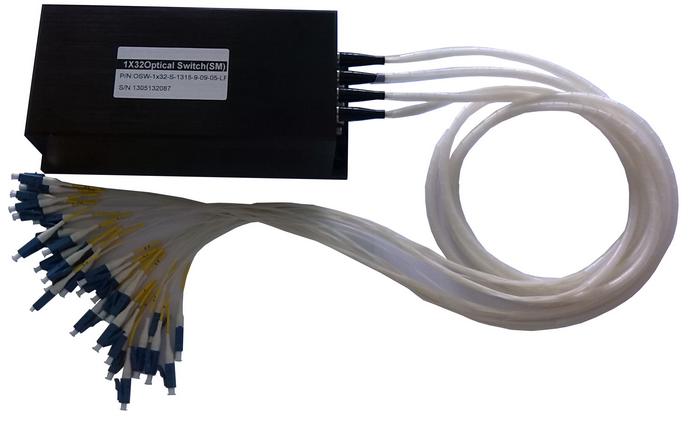

- CH-OSW1×N光開關是一種具有切換光路作用的功能器件設備。光纖傳輸系統中、用于多路光監控、LAN、多光源/探測器換接以及以太網絡的保護轉換等。在光纖測試系統中,主要用于光纖及光纖器件測試,網絡測試,野外光纜測試,光纖傳感多點監控系統。
性能指標:
參數(Parameters) 單位(Unit) 型號(CH-OSW-1×N)
插入損耗(Insertion Loss) dB N≤16 N≤64 N≤128
Typ: 0.6 Max: 1.2 Typ: 1.0 Max: 1.6
波長范圍(Wavelength Range) nm 532~1064 1260 ~ 1650
In測試波長(Test Wavelength) nm 532/650/780/850 1310/1490/1550/1625
回波損耗(Return Loss) dB MM ≥ 35 SM ≥ 50
信道干擾(Crosstalk) dB MM ≥ 70 SM ≥ 70
偏振相關損耗(PDL) dB ≤0.05
波長相關損耗(WDL) dB ≤0.25
溫度相關損耗(TDL) dB ≤0.30
重復性(Repeatability) dB ≤±0.02
工作電壓(Operating Voltage) V 5.0
使用壽命(Lifetime) 次 ≥ 107
開關時間(Switching Time) ms ≤9(相鄰通道)
傳輸光功率(Optical Power) mW ≤500
工作溫度(Operating Temperature) ℃ -20 ~ +70
存儲溫度(Operating Temperature) ℃ -40 ~ +85
相對濕度(Relative Humidity) % 5 ~ 95
控制方式(control mode) TTL 或 RS-232 或 I2C
外形尺寸(Dimension) mm 135x40x32(N≤16) 135x64x32(N≤16)
184x78x66(N≤64) 184x156x66(N≤128)
訂購信息: CH-OSW-1×A-B-C-D-E-F-G
A B C D E F G
通道數 光纖類型 控制方式 測試波長 保護套管 光纖長度 連接頭
N:1~128 SM:SM,9/125
M5:MM,50/125
M6:MM,62.5/125
X:其他 T:TTL
R:RS-232
I:I2C
X:其他 850:850nm
1310:1310nm
1550:1550nm
1310/1550:1310/1550nm
X:其他 25:250um
90:900um
X:其他 05:0.5m±5cm
10:1m±5cm
15:1.5m±5cm
X:其他 OO:無
FP:FC/PC
FA:FC/APC
SP:SC/PC
SA:SC/APC
STP:ST/PC
LP:LC/PC
LA:LC/APC
X:其他
