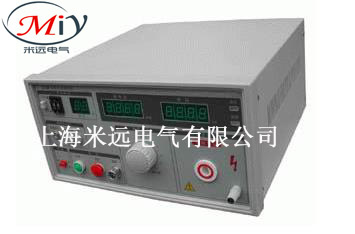

ZC7170系列耐壓測試儀
耐電壓測試儀是測量耐電壓強度的儀器，它可以直觀、準確、快速、可靠地測試各種被測對象的擊穿電壓、漏電流等電氣安全指標，并可以作為交（直）流電壓源用來測試原器件和整機性能。ZC7170A、ZC7170B、ZC7171A耐壓測試產品系列是按照國際、國內的安全標準要求而設計，耐電壓從0～10kV，漏電流從0～20mA。適合各種家用電器、電源、變壓器、接線端子、高壓膠木電器、開關電源插頭座、電機、電子儀表、儀器等，同時也是科研實驗室、技術監督部門不可少的耐電壓實驗設備。ZC7170A、ZC7170B、ZC7171A等耐電壓測試儀是全數顯型耐電壓測試儀系列產品，測試電壓、漏電流、測試間均為數字顯示。
技術指標
型號
ZC7170A
ZC7170B
ZC7171A
輸出電壓
0～5kV（AC）
0～5kV（AC/DC）
0～10kV（AC/DC）
準確度：±3％
漏電流范圍
分兩檔：0～2.00mA
分兩檔：0～2.00mA
0～20mA
0～20mA（DC時為10mA）
測試準確度
±3％
測試時間
1～99秒，可設定
ZC7110、ZC7120、ZC7112、ZC7122程控交直流耐壓測試儀/絕緣測試儀
性能特點
■16×2大字符LCD顯示
■線性、低失真正弦波輸出
■5組程式設定，記憶功能
■電壓緩升設定功能
■特有電弧偵測功能，缺陷判別更為準確■ZC7110具備交流耐壓測試功能
■ZC7120具備交直流耐壓測試功能
■ZC7112具備交流耐壓/絕緣測試功能
■ZC7122具備交直流耐壓/絕緣測試功能簡要介紹
ZC71系列程控交直流耐壓測試儀/絕緣測試儀是公司新 近開發的安規系列產品。儀器采用了線性放大技術產生低 失真的正弦波輸出，使測試更為精確。16×2大字符LCD 顯示屏的運用，以及人性化的交互試操作模式，使得使用 者更清晰易懂。測試結果和測試條件同時顯示，使得使用 者對測試結論倍感放心。該儀器可廣泛應用于要求安規測 試的領域。
技術指標
型號
ZC7122
ZC7120
ZC7112
ZC7110
交流耐壓測試
輸出電壓
范圍：0～5000V，0～12mA，分辨率10V
準確度：±（2％設定值+5V）
輸出頻率
50Hz/60Hz可選擇
輸出波形
正弦波，失真度＜2％
上限設定
范圍：0.10～12.00mA，分辨率0.01mA
準確度：±（2％設定值+2個字）
下限設定
范圍：0.10～12.00mA，分辨率0.01mA
準確度：±（2％設定值+2個字）
電弧偵測
1～9級
直流耐壓測試
輸出電壓
范圍：0～6000V，
─
─
分辨率10V，準確度：
±（2％設定值+5V）
輸出紋波
＜5％（在6KV/5mA）
─
─
線性負載下測試
上限設定
范圍：0.02～5.00mA
─
─
分辨率0.01mA，準確度
±（2％設定值+2個字）
下限設定
范圍：0.00～5.00mA
─
─
分辨率0.01mA，準確度
±（2％設定值+2個字）
自動放電
200mS
─
─
控制接口
輸入：測試（TEST），復位（RESET）
輸出：測試通過（PASS），測試失敗（FAIL）
測試進行中（TEST-IN-PROCESS）
緩升設定
0.1～999.9秒
測試時間
范圍：0.5～999.9秒，（0=連續測試）
測試結果輸出方式
蜂鳴器，LCD顯示讀數，控制接口狀態輸出
記憶組
5組測試條件記憶，每組有3個測試步驟選擇
顯示器
16×2帶背光LCD顯示器
ZC7112/ZC7122適用
絕緣電阻測試
輸出電壓
范圍：DC100～1000V，分辨率10V
準確度：±（2％設定值+5V）
電阻范圍
范圍：1～1000MΩ，（4位數顯示，自動換檔）
準確度：±（3％讀數值+2個字）電壓≥500V
±（7％讀數值+2個字）電壓＜500V
上限設定
同電阻范圍，間距：1MΩ
上限設定
同電阻范圍，間距：1MΩ
