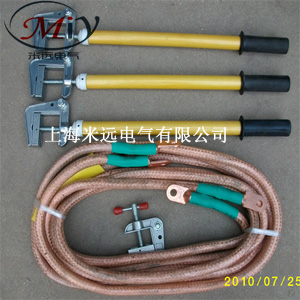

???????????XJ短路接地線
?
??短路接地線產品有分相式和組合式兩大類，線卡分彈簧壓緊式和螺旋式兩大類。其中螺旋壓緊式的平口線卡適用于銅、鋁排母線和室內開關柜內停電檢修之用，彈簧壓緊式（雙簧卡口式）適用于500千伏線路停電檢修之用。短路接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾。
XJ短路接地線規格表序號
規格型號
型式
類別
線長
棒長
銅線規格
操作桿
接頭形式
備注
1
XJ-1型
380V
變電母排
三相合相式
1M×4根+3.5M
0．3M×4根
16mm 2
?
鋁排型平口接電夾
接地夾?1個
2
XJ-10A型?6-10KV
戶內母排
三相合相式
1M×3根+3.5M
0.3M×3根
25mm 2
?
鋁排型平口接電夾
接地夾?1個
3
XJ-10A型?10KV
戶內母排
三相合相式
1.5M×3根+4M
1M×3根
25mm 2
?
鋁排型平口接電夾
接地夾?1個
4
XJ-35A型?35KV
戶內母排
三相合相式
2M×3根+4M
1M×3根
25mm 2
?
鋁排型平口接電夾
接地夾?1個
5
XJ-35型?35KV
戶內母排
三相合相式
3M×3根+4M
1.5M×3根
25mm 2
?
鋁排型平口接電夾
接地夾?1個
6
XJ-110型
110KV
變電母排
三相合相式
3.5M×3根+4M
1．5M×3根
25mm 2
?
鋁排型平口接電夾
接地夾?1個
7
XJ-220型220KV
變電母排
三相合相式
4M×3根+4M
1M×2根=2M×3根
35mm 2
伸縮式
對接式
鋁排型平口接電夾
接地夾?1個
8
XJ-500型500KV
變電母排
三相合相式
4M×3根+6M
2節×1M=2M×3根
35mm 2
伸縮式
對接式
鋁排型平口接電夾
接地夾?1個
9
XJ-110型
110KV
變電線路
三相合相式
4.5M×3根+3M
2節×2M=4M×3根
25mm 2
對接式
線路掛鉤接電夾接地夾1個
10
XJ-220型
220KV
變電線路
三相合相式
5M×3根+4M
2節×2M=4M×3根
35mm 2
對接式
線路掛鉤接電夾接地夾1個
11
XJ-500型
500KV
變電線路
單相式
13M×3根
2M×3節=6M×3根
35mm 2
伸縮式
脫卸式線路掛鉤接地夾
接地夾1個
12
XJ-10型?10KV
戶外線路
三相合相式
1.5M×3根+15M
1M×3根
25mm 2
?
線路掛鉤接電夾
臨時接地針?1根
13
XJ-10型?10KV
戶外線路
三相分相式
1.5M×2根?+16M
1M×4根
25mm 2
?
線路掛鉤接電夾
臨時接地針?1根
14
XJ-35型?35KV
戶外線路
三相合相式
2M×3根+18M
1.5M×3根
25mm 2
?
線路掛鉤接電夾
臨時接地針?1根
15
XJ-35型?35KV
戶外線路
三相分相式
2M×2根?+20M
1.5M×4根
25mm 2
?
線路掛鉤接電夾
臨時接地針?1根
16
XJ-110型110KV
戶外線路
三相合相式
4M×3根+20M
2M×3根
25mm 2
?
線路掛鉤接電夾
臨時接地針?1根
17
XJ-110型110KV
戶外線路
單相式
9M×3根
2M×3根
25mm 2
?
線路掛鉤接電夾
接地夾?3個
18
XJ-220型220KV
戶外線路
三相合相式
5M×3根+25M
2節×1.5M=3M×3根
25mm 2
對接式
線路掛鉤接電夾
臨時接地針?1根
19
XJ-220型220KV
戶外線路
單相式
9M×3根
2節×1.5M=3M×3根
25mm 2
對接式
線路掛鉤接電夾
接地夾?3個
20
XJ-1型?380V
戶外線路
四相合相式
1M×4根+12M
0.5M×4根
25mm 2
?
線路圓口接電夾
接地夾?1個
臨時接地針?1根
21
XJ-1型?380V
戶外線路
四相分相式
1M×3根?+13M
0.5M×5根
25mm 2
?
線路圓口接電夾
接地夾?1個
臨時接地針?1根
22
個人保安線
戶外線路
三相合相式
0.9M×3根+2M
?
16mm 2
?
鉗口接電夾?3個
接地夾?1個
