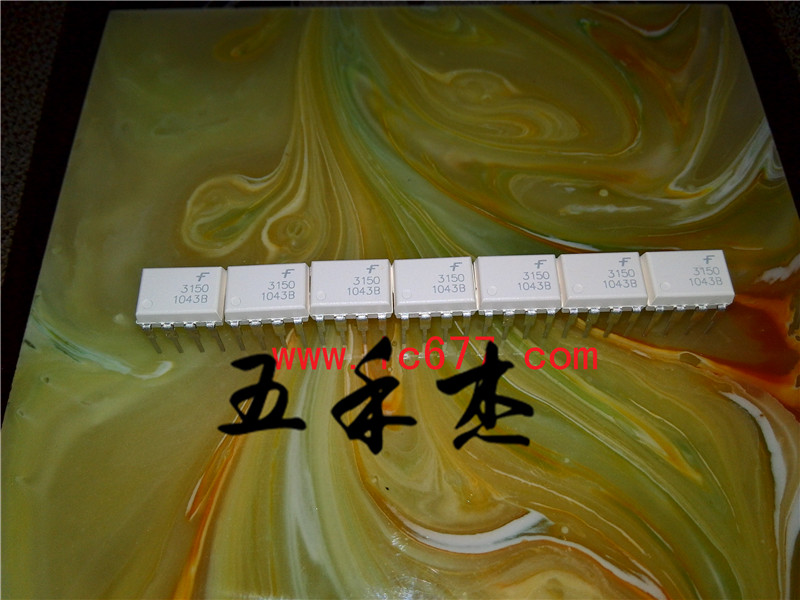

- HCPL-3150 門驅動光電耦合器內含 LED，通過光學耦合到帶有功率級輸出的集成電路，這些光電耦合器非常適合用來驅動電機控制變頻應用中的功率 IGBT 和 MOSFET。
型號介紹
編輯
輸出級的高工作電壓范圍提供了門控器件所需的驅動電壓，這些光電耦合器提供的電壓和電流非常適合用來直接推動規格達到 1,200V/50A 的 IGBT，對于規格較高的 IGBT，可以使用 HCPL-3150 來推動 IGBT 門驅動分立功率級電路。[1]
詳細參數
編輯
制造商
Avago
產品種類
IGBT 門驅動光電耦合器
通道數
1 Channel
最大正向二極管電壓
1.8 V
最大反向二極管電壓
5 V
最大功率耗散
295 mW
最大工作溫度
+ 100 C
最小工作溫度
- 40 C
封裝
DIP-8
包裝
Tube
絕緣電壓
3750 Vrms
最大正向二極管電流
16 mA
最小正向二極管電壓
1.2 V
描述
邏輯輸出光電耦合器 0.5A IGBT Gate Drive
特點
編輯
0.4A 最小輸出電流
VCM= 1,500V時 25kV/μs 高共模抑制 (CMR) 能力
最高 1.0V 低電平輸出電壓 VOL
不需負向門驅動
Icc = 5mA 最大耗電流
帶滯后欠壓鎖定保護 (UVLO)
15V 到 30V 寬工作 Vcc 范圍
0.5μs 最高傳播延遲
±0.35μs 最大器間或通道延遲差
-40°C 到 100°C 工業溫度范圍
安全規范認證申請中：
- UL 3,750V/1min
- CSA
- IEC/EN/DIN EN 60747-5-2 VIORM= 630Vrms
選擇包括：
- 060 = IEC/EN/DIN EN 60747-5-2 VIORM= 630Vrms
- 300 = 鷗翼型表面貼裝
- 500 = 卷帶式封裝
- xxxE = 無鉛
應用
編輯
隔離 IGBT/MOSFET 門驅動
交流和直接電機驅動
工業變頻器
SMPS 開關電源
UPS 不間斷電源
品牌介紹
編輯
avago是高性能的混和信號和數字信號處理的IC,它的產品分為放大器和比較器、數模/模數轉換器、嵌入式處理與DSP、模擬微控制器、RF和IF器件、電源和散熱管理、音頻和視頻產品、寬帶產品、接口器件、基準源、開關和多路復用器、無線產品。[2]
