電纜載流量耐火燃燒試驗裝置GB/T19216.11-2003標準

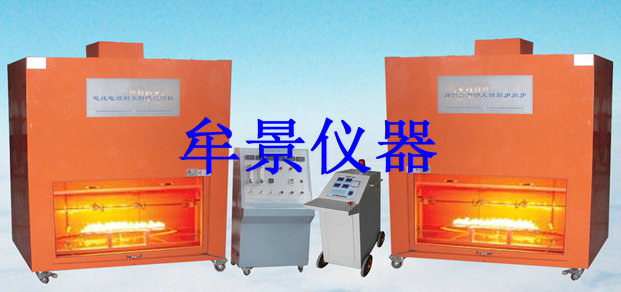

- MU3248電纜載流量耐火燃燒試驗裝置 一概述：本試驗機符合GB/T19216.11-2003/ IEC60331-11：1999<在火焰條件下電纜和光纜的線路完整性試驗第11部分：試驗裝置-火焰溫度不低于750℃的單獨供火>設計，完全符合GB/T19216.21-2003/ IEC60331-21：1999、GB/T19216.23-2003/ IEC60331-23：1999、GB/T19216.25-2003/ IEC60331-25：1999。已代替GB/T12666.6-1990標準。 二、主要參數： 1)本設備含一個主電控箱、一個安裝有30KVA穿心變壓器（二次端最大輸出10V交流電壓）的負載控制箱、兩個燃燒試驗箱。負載由控制箱提供。 2)燃燒試驗箱具體如下： 1.符合GB/T19216.11-2003標準，全不銹鋼304制作。 2、噴燈有效燃燒長度大于1200mm，火焰溫度可以調節到1200攝氏度，提供火焰溫度測量裝置（范圍0-1200攝氏度），噴燈安置在高度70cm左右的平面，方便操作；有電子點火器控制點火，燃燒源為丙烷和壓縮空氣，燃燒試驗箱上方安裝排煙裝置。 3.在燃燒試驗箱兩邊開直徑10cm的圓孔，圓孔周圍可以用軟物密封（密封耐高溫），試樣電纜可穿過圓孔并由掛鉤支撐。詳見燃燒試驗箱具體要求。 3)負載電控箱（30KVA穿心變壓器）： 1.電控箱配備160A斷路器，通過短路加熱控制在穿心變壓器二次回路提供0-2000A的電流，電流平滑可調，精度為1A。 2.電控箱有交流電源電壓、變壓器一次端輸入交流電壓及電流、二次回路電流數字顯示（通過記錄儀記錄二次端電流曲線并能導出打印）。 3.配置紅外感應測溫裝置，溫度測量范圍0-600攝氏度，精度達到0.5攝氏度。 4.電控箱通過控制提供一路三相電源輸出，有短路、缺相等保護。通過控制開關選擇是短路加熱或者三相電源輸出（有聯鎖保護功能）。 5.電纜載流量測試裝置：增加RKC溫控表（測量范圍0-400攝氏度）控制變壓器自動加熱電纜；也可以手動調節電流加熱電纜達到要求溫度。載流量測試部分可以與耐火電纜測試部分通過控制開關選擇。記錄儀記錄二次回路電流和溫度變化曲線。 6.控制系統由PLC控制，采用西門子PLC+臺灣威綸觸摸屏控制，控制精密，操作簡單，設計完全人性化，試驗結束自動生成報告，面板熱敏打印機可以適時打印試驗結果。
