關節試驗指

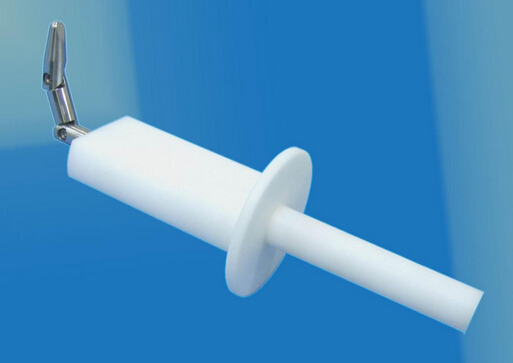

關節試驗指鉸接試驗指試具B 標準試驗指試驗探棒一、概述：關節試驗指是滿足IEC 61032/GB16842/GB4208等標準要求，在IP防護測試中用于模擬手臂，主要用于IP防護等級測試的特征數字2、及附加字母B項目的測試。在防止接近危險部件的試驗要求中，B型試驗探棒需帶10±3 N推力。二、使用方法 ? 如圖所示，三關節試驗指的關節部分不能觸及帶電部件或不能接近危險部件，并且50mm-20mm的擋板不能進入。 ? 防止接近危險部件的試驗要求中，B型試驗探棒需帶10±3 N推力。一般配合推拉力計使用。在防觸電測試中，需要配置安全電壓指示裝置。技術參數： 1、彎指直徑：12 mm 2、彎指長度：80mm（三節總長度） 3、擋板直徑：50mm 4、擋板長度：100mm 5、參考標準：GB4706.1-2005第3.6.3和8.1.1條、IEC61032：1997 圖2 6、可訂制帶10±1N推力。
