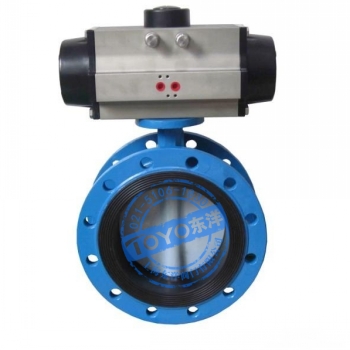

一、D641X法蘭式軟密封氣動蝶閥概述
D641X法蘭式軟密封氣動蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的場合。
二、特點
1、小型輕便，容易拆裝及維修，并可在任意位置安裝；
2、結構簡單、緊湊、90°回轉開啟迅速；
3、操作扭矩小，省力輕巧；
4、流量特性趨于直線，調節性能好；
5、啟閉試驗次數多達數萬次，壽命長；
6、密封件可更換，密封可靠達到雙向密封，氣體試驗泄漏為零；
7、密封材料耐老化、耐腐蝕、可適于多種介質。
三、性能規范
公稱通徑DN
50-1200
公稱壓力MPa
0.6
1.0
1.6
公稱壓力MPa
強度試驗
0.9
1.5
2.4
密封試驗
0.66
1.1
1.76
材料
材料代號
C
P
R
主要零件
閥體
WCB
0Cr18Ni9
0Cr17Ni12Mo2
蝶板
WCB
0Cr18Ni9
0Cr17Ni12Mo2
閥桿
2Cr13
0Cr18Ni9
0Cr17Ni12Mo2
密封圈
丁晴乙丙 丁氟塑料
填料
丁晴 柔性石墨 V型橡膠墊
適用工況
適用介質
水、蒸汽、油品
硝酸類
醋酸類
適用溫度
-40℃~200℃
執行器
型號
GT或AW系列
氣源壓力
0.3-0.7MPa
執行標準
設計制造
結構長度
法蘭尺寸
壓力溫度
試驗檢驗
GB/T12238
GB12221
GB9113
GB9131
GB13927
四、連接尺寸
公稱通徑
DN
尺寸（mm）
執行器型號
（僅供參考）
L
H
D（0.6）
D（1.0）
D（1.6）
D1（0.6）
D1（1.0）
D1（1.6）
n-d（0.6）
n-d（1.0）
n-d（1.6）
50
108
82.5
140
165
165
110
125
125
4-14
4-18
4-18
GTD-63
65
112
92.5
160
185
185
130
145
145
4-14
4-18
4-18
GTD-63
80
114
100
190
200
200
150
160
160
4-18
8-18
8-18
GTD-83
100
127
110
210
220
220
170
180
180
4-18
8-18
8-18
GTD-83
125
140
125
240
250
250
200
210
210
8-18
8-18
8-18
GTD-110
150
140
142.5
265
285
285
225
240
240
8-18
8-22
8-22
GTD-110
200
152
170
320
340
340
280
295
295
8-18
8-22
12-22
GTD-127
250
250
197.5
375
395
405
335
350
355
12-18
12-22
12-26
GTD-160
300
270
222.5
440
445
460
395
400
410
12-22
12-22
12-26
GTD-160或AW13
350
290
252.5
490
505
520
445
460
470
12-22
16-22
16-26
AW13
400
310
282.5
540
565
580
495
515
525
16-22
16-26
16-30
AW17
450
330
307.5
595
615
640
550
565
585
16-22
20-26
20-30
AW17
500
350
335
645
670
715
600
620
650
20-22
20-26
20-33
AW17
600
390
390
755
780
840
705
725
770
20-26
20-30
20-36
AW20
700
430
447.5
860
895
910
810
840
840
24-26
24-30
24-36
AW20
800
470
507.5
975
1015
1025
920
950
950
24-30
24-33
24-39
AW28
900
510
557.5
1075
1115
1125
1020
1050
1050
34-30
28-33
28-39
AW28
1000
550
615
1175
1230
1255
1120
1160
1170
28-30
28-36
28-42
AW35
1200
630
727.5
1405
1455
1458
1340
1380
1390
32-33
32-39
32-48
AW40
