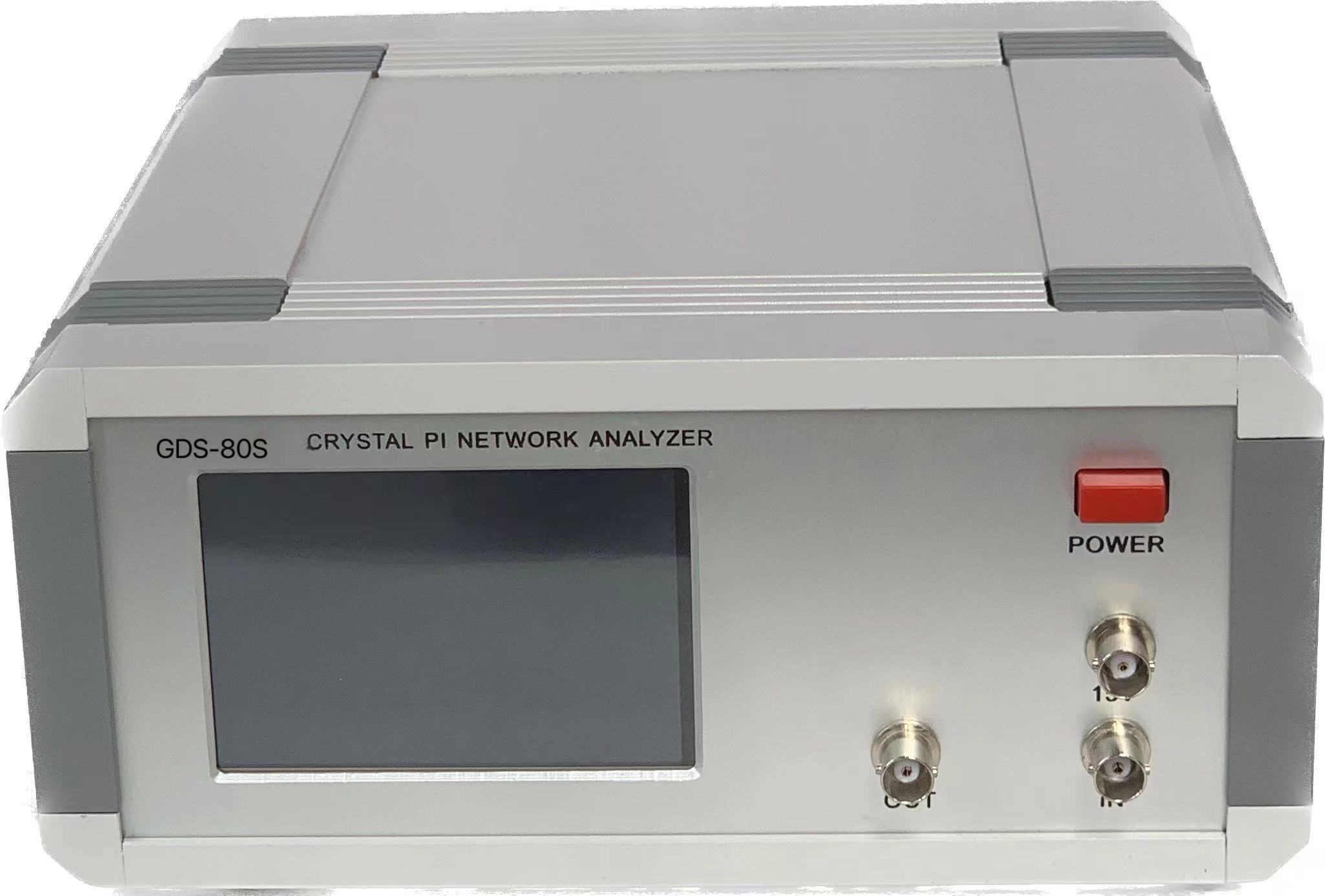

晶振測試儀GDS-80系列

一、產品簡介

晶振測試儀GDS-80系列是高性價比的晶振測試系統，采用網絡分析技術，實現智能化測量，符合IEC-444標準。測量頻率范圍10KHz-200KHz,1MHz-200MHz，附USB接口進行數據通迅。

晶振測試儀GDS-80系列采用π型網絡零相位法實現串聯諧振頻率的測量，采用直接阻抗法來測試負載諧振頻率和負載電容，它測量精度高，速度快。具有串聯諧振頻率Fs、負載諧振頻率FL、串聯諧振電阻Rs、負載諧振電阻RL、負載電容CL、動態電容C1、動態電感L1、品質因數Q、靜電容C0、頻率牽引力Ts等參數測量功能，負載電容在1-100P范圍內任意編程設置，從滿足不同負載電容的晶振測試，智能網絡分析技術運算克服了市場上晶振測試設備使用實體電容法測試精度差，無法測試電參數的缺點、解除了手工校對的麻煩，讓晶振測試變得更輕松。

依據標準：

SJ/Z 9154.1-87/ IEC 444-1(1989)《用π型網絡零相位法測量石英晶體元件參數第一部分：用π型網絡零相位法測量石英晶體元件諧振頻率和諧振電阻的基本方法》；

SJ/Z 9154.2-87/ IEC 444-2(1980)《用π型網絡零相位法測量石英晶體元件參數第二部分測量石英晶體元件動態電容的相位偏置法》；

GB∕T22319.11-2018/IEC 60444-11:2010《石英晶體元件參數的測量第11部分：采用自動網絡分析技術和誤差校正確定負載諧振頻率和有效負載電容的標準方法》 ；

二、主要技術指標

1. 中心頻率范圍： 10KHz-200KHz,1MHz-200MHz任意設定
2. 掃描范圍：±1000ppm（默認±400ppm）
3. 負載電容：1-100P 任意設定
4. 串聯諧振頻率Fs測量范圍：±1000ppm（默認±400ppm）  測量精度：±5ppm
5. 串聯諧振電阻Fr：1MHz-100MHz：1Ω-1000Ω （2±10%*R Ω）

10KHz-200KHz：10K-300K  （2±10%*R KΩ）

1. 負載電容CL測量范圍：1-200PF
2. 時基誤差：±1ppm
3. 負載諧振頻率FL測量精度：±5ppm+時基誤差+0.5Pf*頻率牽引力Ts
4. 配件：插件式100歐π網絡測試座（標配），貼片式100歐π網絡測試座（選配），插件式表晶測試座（選配），貼片式表晶測試座（選配），2520/3225/5032/7050貼片晶振適配套件（選配），通信軟件（僅GDS-80P/S）。
