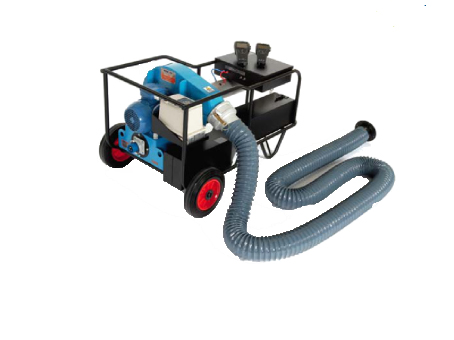

美國TSI管道漏風量檢測儀PAN341
正壓和負壓系統風管與設備泄漏評價系統(PANDA)?
PAN300 系列? ? 正負壓管道評價系統（PANDA）可有效幫助承包商，工程技術人員和研發人員有效評價通風管道和設備的泄漏量。PANDA 提供一個快速，準確和自動的管道系統漏風測試方案，其廣泛用于建筑節能。?
符合國際標準
BS EN12237:2003
BS EN1507:2006
DW/143 EUROVENT。特點和優勢
? ? ? 1、可完成正壓和負壓條件下的管道漏風量測試
? ? ? ? ?- 高漏風率：10-200L/S
? ? ? ? ?- 低漏風率：1-13L/S? ? ? 2、準確度：讀數的± 2.5%
? ? ? 3、PAN321 型包括 TA460-P 多功能通風測試儀和 PVM620微壓計
? ? ? ? ?- 自動計算并實時顯示漏風量
? ? ? ? ?- 同時顯示漏風因數和靜壓值
? ? ? ? ?- 根據選定的氣密性等級，提供 Pass/Fail 判斷
? ? ? ? ?- 自動轉換實際流量泄漏率為標況(STP)下的泄漏率
? ? ? ? ?- 實時監控大氣壓和溫度的變化
? ? ? ? ?- 數據可存儲并方便下載和生成報表
? ? ? ? ?- 可選擇8934便攜打印機?
技術指標
型號：PAN300 系列
壓力測量 (PVM620)
? ? ? 量程：± 3,735 Pa(± 15 in. W.G.)
? ? ? 分辨率：0.1 Pa (0.001 in..W.G)
? ? ? 準確度：讀數的 1% ± 1 Pa(± 0.005 in. W.G.)
? ? ? 管道靜壓量程：± 2,500 Pa(± 10 in. W.G),當風量為零時
風量測量 (TA460-P)
? ? ? Wilson 輻射流量探架：高泄漏量程10-200l/s (36-720 m3/hr, 21-424 cfm)
? ? ? 15mm 錐形噴嘴：
低泄漏量程: 1-13 l/s
(3.6-46.9 m3/hr, 2-27.5 cfm)
? ? ? 分辨率：0.01 l/s(0.01 m3/hr, 0.01 cfm)
? ? ? 準確度：讀數的± 2.5% ± 0.01 l/s
? ? ? ? ? (± 0.04 m3/hr, ± 0.02 cfm)
溫度測量 (TA460-P)?
? ? ? ?K 型熱電偶 EN60584(IEC 584)
大氣壓測試 (TA460-P)
? ? ? ?量程：690 to 1,241 hPa (517.5 to 930.87mm Hg, 20.36 to 36.648 in. Hg)
? ? ? ?準確度：讀數的± 2%
電源要求
? ? ? ?型號 PAN321*?? ?220-240V, 單相, 50/60 Hz, 10A
? ? ? ?型號 PAN311**?? ?220-240V, 單相, 50/60 Hz, 10A
重量：71Kg(157lbs.)
尺寸（長 x 寬 x 高）：1,130mmx660mmx510mm
* 型號：包含儀器
** 型號：不包含儀器TA460-P
?
管道分類表
氣密性
等級
靜壓限定(Ps)
漏風因數限定值(fmax)
m3 .s-1 m-2
?
正壓
負壓
?
A
500
500
0.027 × pt0.65?× 10-3
B
1,000
750
0.009 × pt0.65?× 10-3
C
2,000
750
0.003 × pt0.65?× 10-3
D
2,000
750
0.001 × pt0.65?× 10-3
?
